easyDNC

―――――――――――――――――――――――――――――
 サーバー不要のコンパクトDNCパッケージソフトウェア。
 最大50台のDNC運転が可能。

―――――――――――――――――――――――――――――



easyDNCについて

「easyDNC」はCAD/CAMや自動プロ等で作成したNCプログラムを、フロッピーディスクや紙テープではなく、NC工作機
のCOMポートにダイレクト転送するシステムです。
各NC装置とはダイレクト接続の他、ネットワーク接続も可能。
プログラム管理機能・スケジュール転送機能など充実した機能を搭載しており、生産性の大幅アップとコスト削減にも驚く
効果を発揮します。


■効率重視のダイレクト転送機能
■広域環境に対応したネットワーク(TCP/IP)転送
■膨大なNCデータを一元管理する管理機能
■無人/連続運転を可能にするスケジュール機能
■FTP通信によるCAD/CAMとのデータ送受

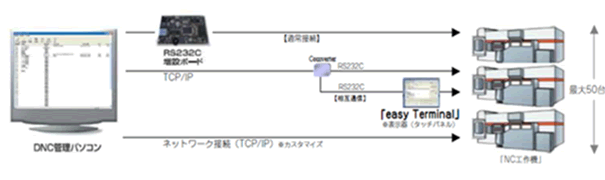

接続イメージ

dnc接続図

機能

1】DNCシステムに必要な機能をフル装備

  DNCシステム構築に必要な機能が全てパッケージ化されています。

【2】コストパフォーマンス(限られたご予算で満足のいくシステムが構築できます。)

  1台のパソコンで最大50台のDNC運転が可能。サーバー不要でイニシャルコストも非常に安価。投資効果の高いシス

  テム構築が可能です。

【3】拡張性(NC工作機械の増設 )
  パソコンの空きスロットに市販のRS232C増設ボードを増設することで簡単に接続台数を増やすことができます。
   広域ネットワーク接続にもカスタマイズで対応。
【4】マルチベンダー対応
  国内外主要メーカーの通信手順を幅広くカバー、豊富な通信手順を装備しております。
  ※FANUC、MELDAS、TOSNUC、OSP、YASNUC他(一部カスタマイズにて対応、事前調査が必須です。)
【5】オプション(拡張性)
  オプションの現場端末「easyTerminal」を利用する事によりインタラクティブ(相互通信)な運用も可能です。

  また、カスタマイズによる他システム(FMCシステム、FMSシステム、稼働管理システム、工程管理システム、ERPシス
   テム) との結合も可能です。



サンプル画面

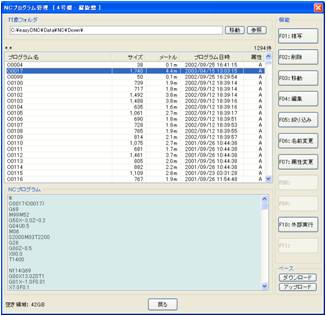

【NCプログラム管理機能】

全てのNCプログラムデータを一元管理します。

画面サンプル_prg

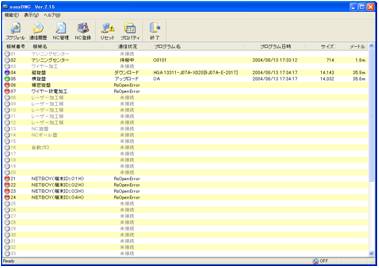

【NC稼動管理(モニタ)機能】

管理下のNC装置の実行状態をリアルタイム表示します。

画面サンプル_monitor



【NCスケジュール機能】

NC装置別に実行スケジュールを登録します。

画面サンプル_sc



スペック


機能の詳細
 サブプロ展開  最大10階層
 リモート呼び出し機能  CNC操作パネル
 N番指定(ダウンロード時)スケジュール転送/単独転送コメント送信 有/無  指定可能
 パンチ時間監視 有/無  指定可能
 CR制御  しない/送受信/送信のみ/受信のみ
 スケジュール設定  単独/連続
 その他
 ダウンロード時の日付更新の有無を指定することができます。
 NCプログラム名のロングネームに対応
 特殊な0番号への対応(L番号、コロン等)が可能です。
 ダウンロードの完了をメールで通知
 ダウンロードと同時にプログラム名を転送することが可能です。
 アップロード時にプログラム名をプログラム番号/日時+機械番号
 /コメント文/プログラム名の受信から指定し作成することができます。
 (プログラム名の受信はOSPのみ)

動作環境
 OS  Windows2000,XP,Vista
 最大接続台数  50台
 インターフェース  RS-232C(プロトコルB通信)
 接続コネクタ形状  D-sub9ピンン又は25ピン
 通信速度  300bps〜115kps
 通信制御  DC1(11H),DC3(13H,93H),CS,RS
